Испытания на стойкость к межкристаллитной коррозии

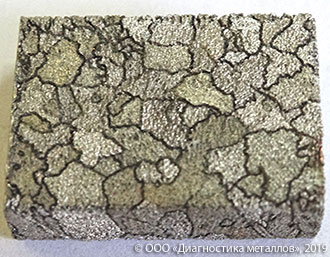

Межкристаллитная коррозияОдно из опасных разрушений металла — межкристаллитная коррозия (МКК), то есть появление ржавчины вдоль границ кристаллов (зерен). Визуально этот процесс невозможно определить, металл же при этом теряет прочность и пластичность. В ООО «Диагностика металлов» вы можете заказать испытания на стойкость к межкристаллитной коррозии в соответствии с ГОСТ 6032.

К межкристаллитной коррозии склоны многие сплавы, имеющие неоднородную структуру и содержащие в составе железо, алюминий и никель. Также ей подвержена нержавеющая сталь.

Причины возникновения межкристаллитной коррозии

Обычно межкристаллитная коррозия возникает в месте сварного шва или в ситуации, когда неправильно проводится термообработка металла. При неверно выбранном термическом режиме границы зерен остаются активными, а сами зерна пассивными. В результате содержание хрома на границах уменьшается, и это способствует образованию ржавчины.

Поэтому этот вид испытаний часто заказывается в комплексе мероприятий по контролю сварных швов.

Методы испытаний

В зависимости от химического состава специалисты лаборатории выбирают наиболее подходящий анализ для выявления коррозии. Наиболее распространены следующие методы:

  • АМУ — образцы металла выдерживаются в растворе сернокислой меди и серной кислоты в присутствии металлической меди.
  • АМУФ — этот анализ можно назвать ускоренным вариантом предыдущего исследования. Но в нем обязательно не только присутствия меди, но и иона фтора.
  • ВУ — анализ проводится в серной кислоте в присутствии окисного сернокислого железа.
  • ДУ — образцы испытывают на стойкость к коррозии, в 65-ном растворе азотной кислоты.

В растворе образец находится определенный промежуток времени. Затем его вынимают, загибают и рассматривают при помощи лупы или микроскопа. Если будут обнаружены трещины на заготовках, то металл признается неустойчивым к межкристаллитной коррозии.

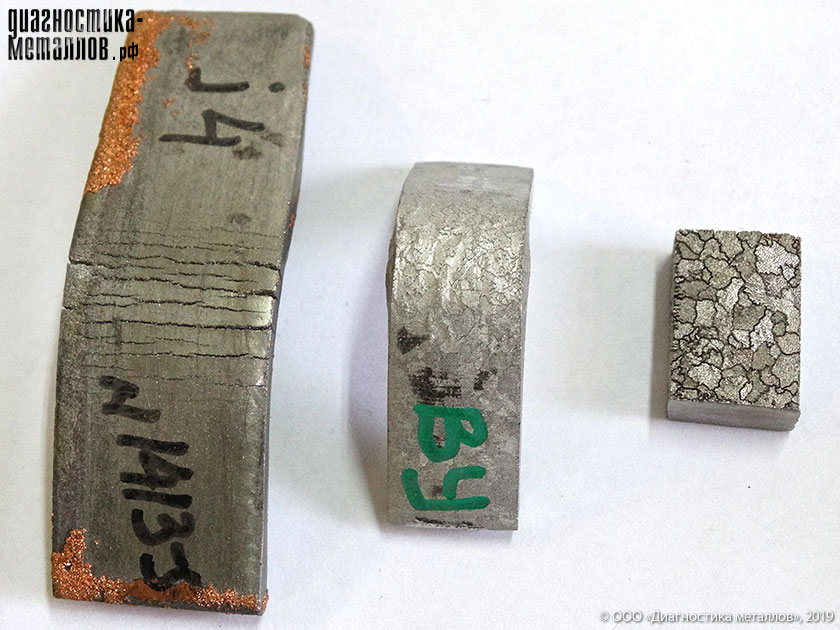

Образцы не прошедшие испытание на стойкость к межкристаллитной коррозии

Данные образцы не прошли испытание на стойкость к межкристаллитной коррозии

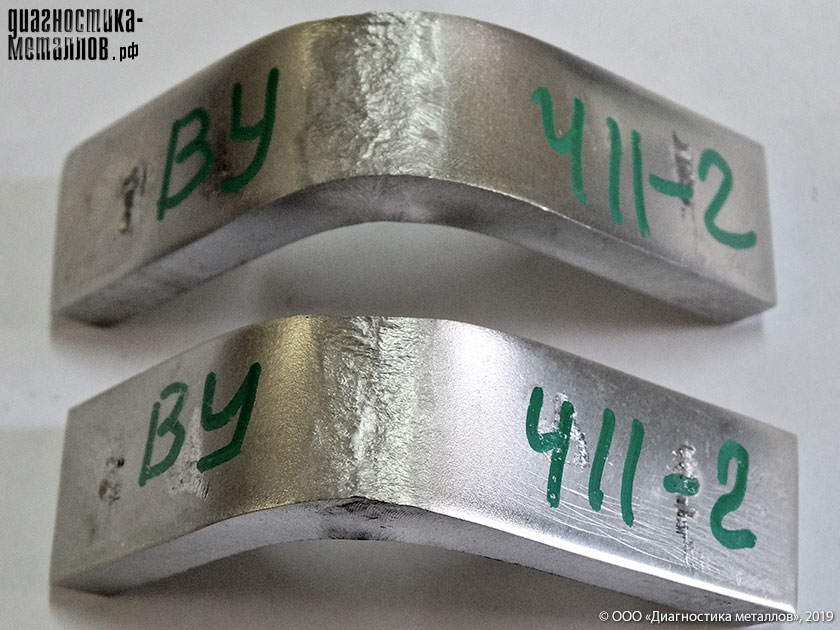

Образцы успешно прошедшие испытание на стойкость к межкристаллитной коррозии

Данные образцы успешно прошли испытание на стойкость к межкристаллитной коррозии.

Цена исследования

Стоимость исследования зависит от объема работ и применяемого метода.

Оплата счёта обычно происходит за результат — после проведения исследования.

Требования к образцам по ГОСТ 6032–2017

ГОСТ 6032–2017 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость против межкристаллитной коррозии».

4.2. Изготовление образцов из заготовок

Образцы изготавливают из следующих видов металлопродукции:

  • из листа, ленты, сортового и фасонного проката, трубной заготовки, поковок, отливок, металла шва, наплавленного металла — плоские (таблица 1);
  • из проволоки и сортового проката диаметром или толщиной не более 10 мм — в исходном сечении.

Допускается изготовление цилиндрических образцов для испытания по методу ДУ — из всех видов металлопродукции:

  • из труб — сегменты, кольца (D >= h), партубки (D < h) (таблица 1).

Таблица 1 — Образцы для испытаний

Образцы для испытаний на стойкость против межкристаллитной коррозии

Таблица 1 - ГОСТ 6032-2017 - Требования к образцам

Примечания к таблице:

  1. Из наплавленного металла и металла шва изготавливают образцы, аналогичные плоскому несварному образцу.
  2. При проведении испытаний методом, А (приложение ДЕ) рекомендуется использовать образцы указанных типов, в том числе сегментов, патрубков, при испытании труб диаметром до 60 мм.

Скачать / открыть ГОСТ 6032-2017 (файл в формате PDF)
