Механические испытания металлов
Испытания металлов проводятся с целью выявления основных механических характеристик исследуемых образцов. Кроме того, данные исследования позволяют получить ценные сведения об эксплуатационных характеристиках продукции.
Лаборатория механических испытаний
В ООО «Диагностика металлов» работают квалифицированные специалисты, прошедшие аттестацию. Все сотрудники лаборатории продолжают совершенствовать свои знания, осваивать новые технологии, обмениваться опытом с другими предприятиями.
Недавно к нам обращались за проведением следующих испытаний:
- Исследование прочностных характеристик насосно-компрессорных труб.
- Механическое испытание сварного стыка газопровода Ду-50, в соответствии с СП 62.13330.2011.
- Механическое испытание стального листа 09Г2С (38, 45 и 50 мм).
- Определение механических свойств: предела текучести, предела прочности, удлинения, сужения, ударной вязкости.
- Испытание на растяжение образцов: болты (М20, класс прочности 8,8) в соответствии с ГОСТ Р 52627-2006 (ИСО 898-1:1999), пункт 8.2 («Испытание на растяжение полноразмерных болтов, винтов и шпилек»).
- Провести анализы металла (химический, механические испытания, ударная вязкость) согласно спецификации, в которую входят стойки фермы и балки эстакады, колонны и балки бункера. В качестве пробных образцов представлены пластины и навески стружки.
Механические испытания металлов
Можно разложить на следующие испытания металлов:

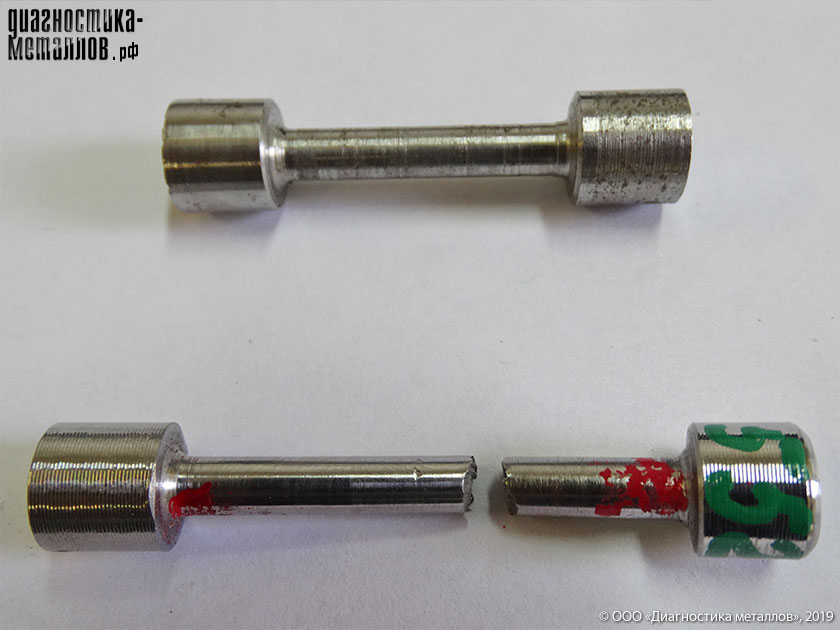

- на растяжение;
- сжатие;
- изгиб;
- кручение;
- сдвиг или срез;
- ползучесть.
Механические испытания позволяют определить качество исходного сырья, проводить контроль в процессе производства, а в случае повреждения, испытания позволяют выявить причины утраты металлами своих ключевых свойств:
- Временное сопротивление, Н/мм2 (min)
- Предел текучести, Н/мм2 (min)
- Относительное удлинение, % (min)
- Относительное сужение, % (min)

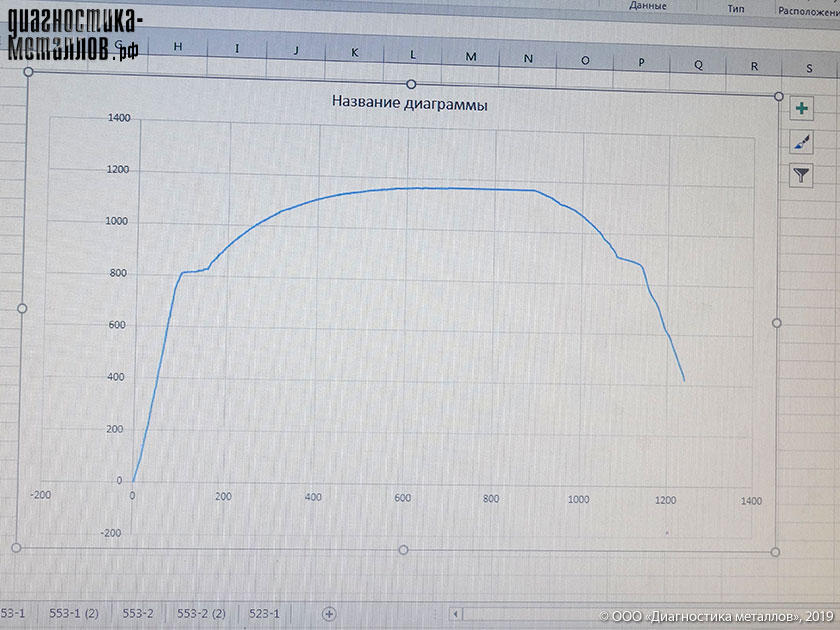

На фото: Диаграмма усилия деформации (напряжения металла), где:
- Ось абцисс (х) — абсолютное удлинение испытуемого образца.
- Ось ординат (y) — растягивающая сила P.
- Ступенька — текучесть, где деталь начала удлиняться
- Верхушка — предел прочности, где деталь порвалась.
Испытания металлов на твёрдость
Методы определения твердости по Бринеллю, Роквеллу, Виккерсу относятся к статическим методам испытания.
Твёрдость — это способность материала сопротивляться деформации.
Методы испытания твёрдости: метод упругого отскока (по Шору), метод сравнительной твёрдости (по Польди).
При испытании материалов на твёрдость не изготавливают стандартных специальных образцов, но к размерам и поверхности образцов изделий предъявляются определенные требования.
Машины для механических испытаний металлов

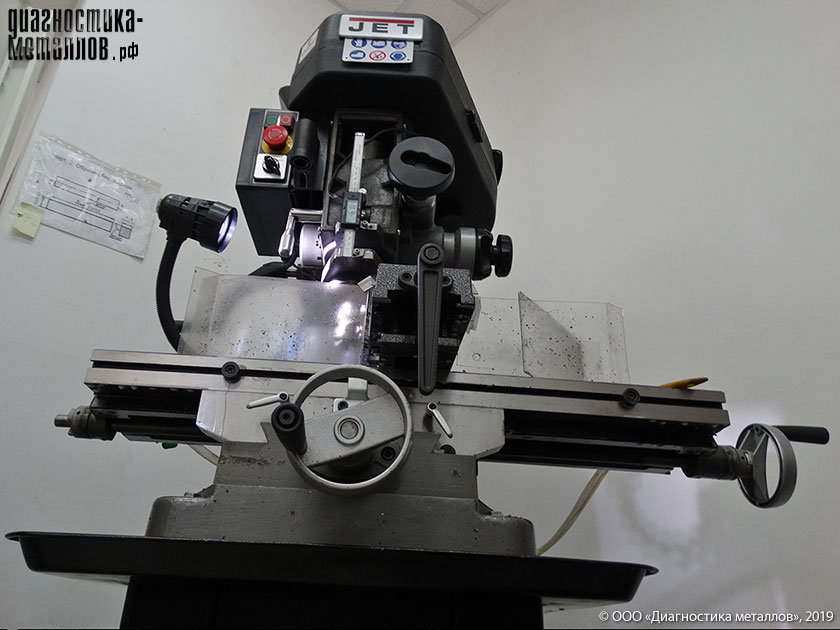

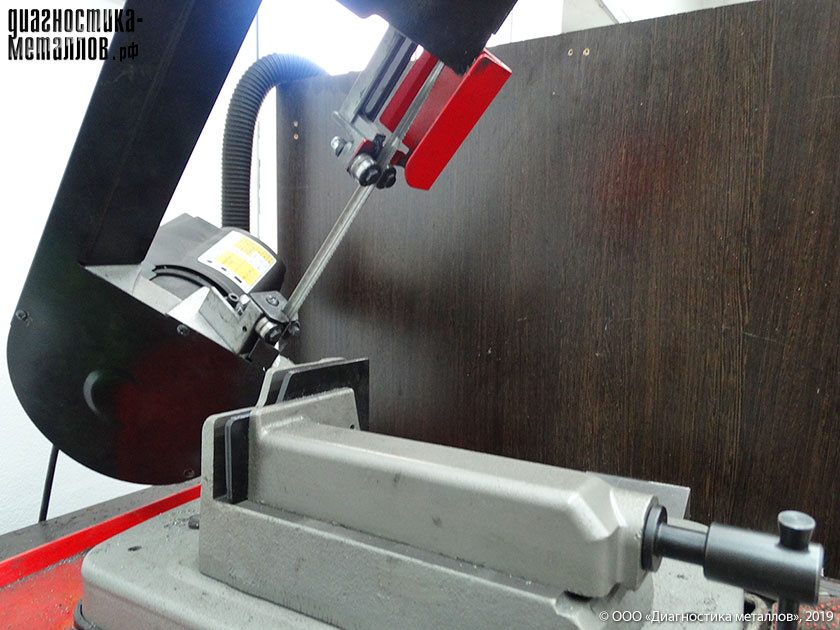

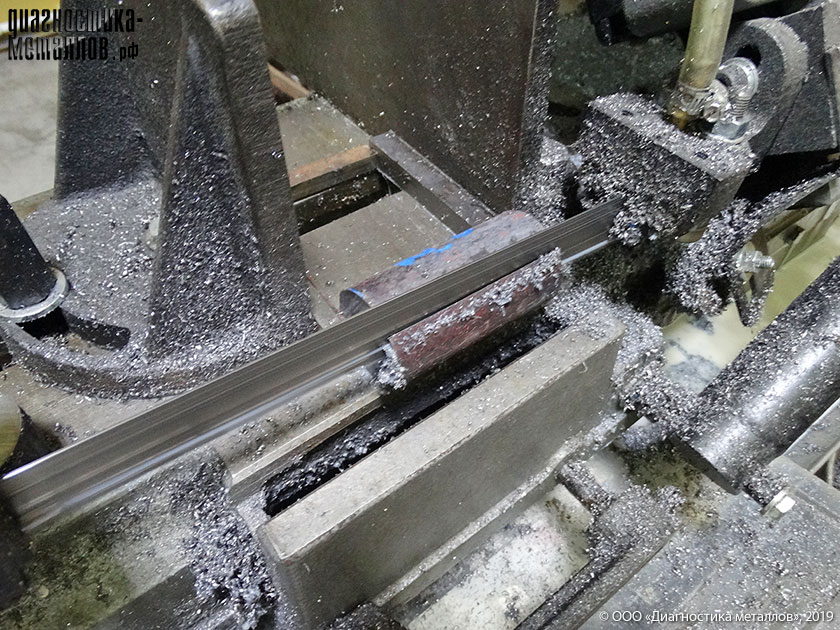

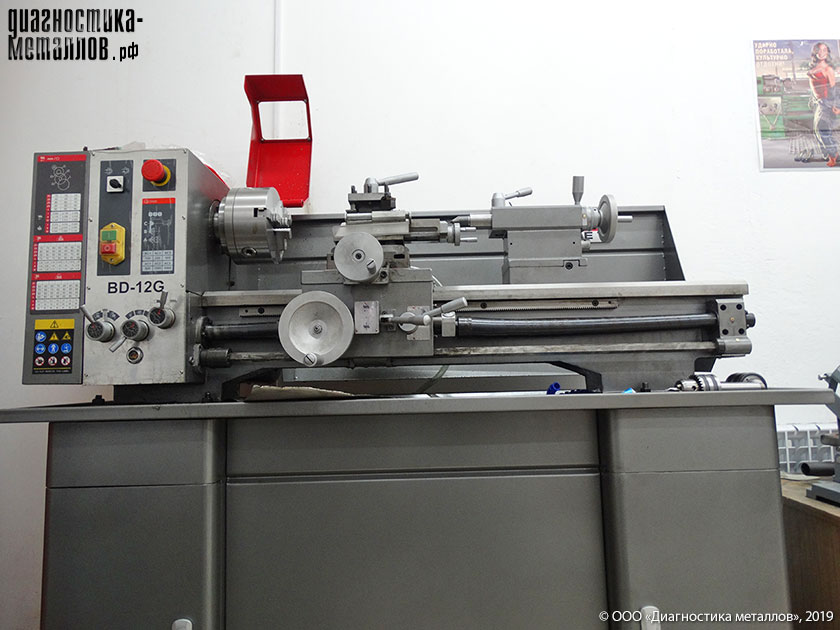

В распоряжении наших специалистов есть всё необходимое специализированное оборудование для проведения испытаний:

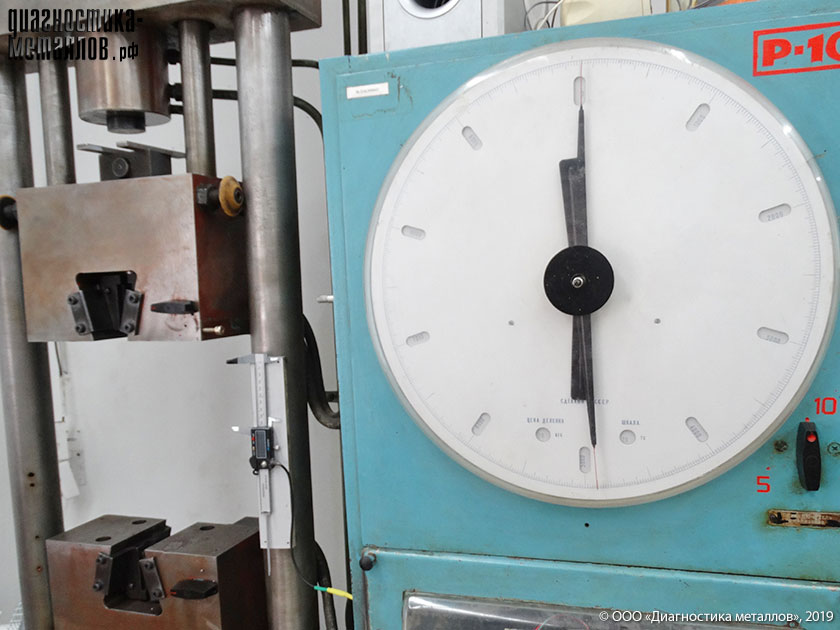

- Универсальная испытательная машина (испытания металлов на растяжение);

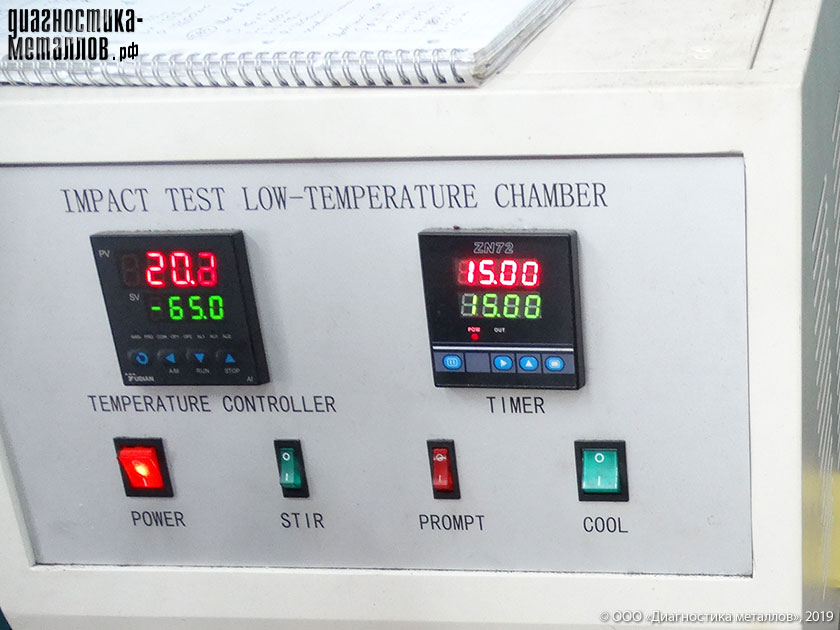

- Маятниковый копёр — для испытания на ударный изгиб;
- Технологические оправки для испытания на загиб;
- Муфельная печь для проведения испытаний при повышенных температурах;

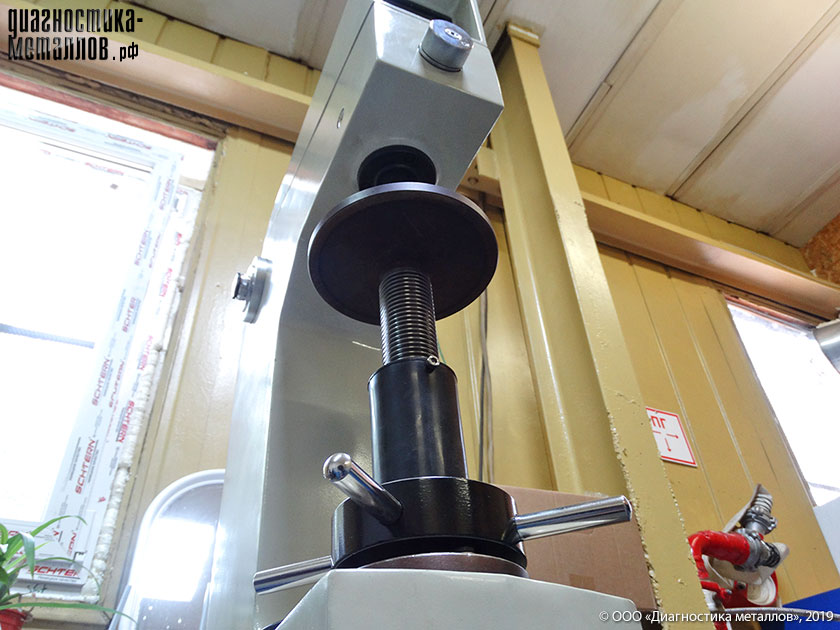

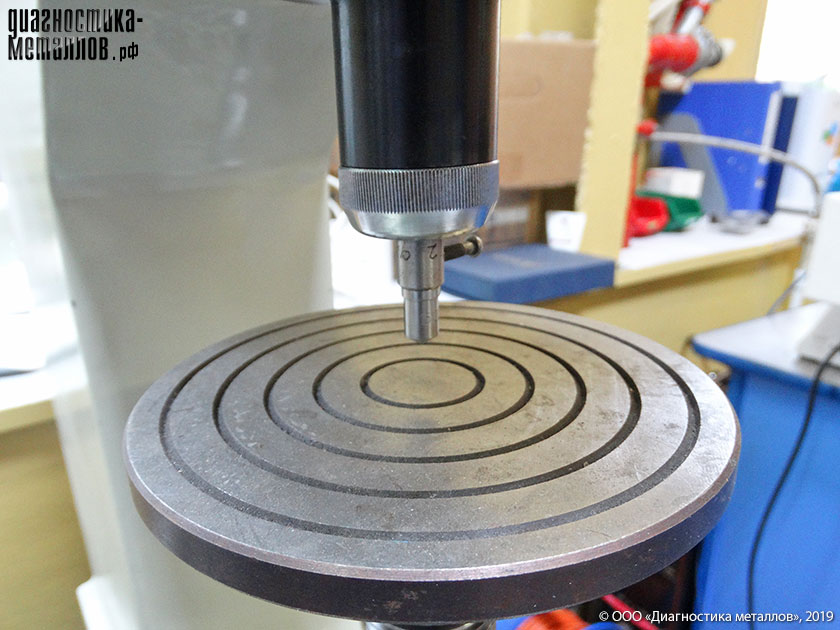

- Твёрдомер (для испытания металлов на твердость).
Оборудование для испытания механических свойств металлов
Требования к образцам по ГОСТ 7564-97
Схема отбора заготовок из проб для определения механических свойств проката
Отбор заготовок из проб от сортового проката по ГОСТ 7564–97 ( Приложение В.1.1)
Прокат круглого и многоугольного сечений
Рисунок B.1 — Схемы отбора заготовок из проб от проката круглого и многоугольного сечений
Прокат квадратного и прямоугольного сечений
Рисунок B.2 — Схемы отбора заготовок из проб от проката квадратного и прямоугольного сечений
Полоса со скошенными кромками
Рисунок В.3 — Схемы отбора заготовок из проб от полосы со скошенными кромками
Отбор заготовок из проб от фасонного проката по ГОСТ 7564–97 (Приложение В.1.2)
У неравнополочных уголков заготовка вырезается из большей полки.
Фасонный прокат
Рисунок В.4 — Схемы отбора заготовок из проб от фасонного проката
Отбор проб от листового и широкополосного проката по ГОСТ 7564–97 (Приложение В.1.3)
Рисунок В.5 — Схемы отбора проб от листового и широкополосного проката
Таблица B.1 — Положение образца относительно поверхности проката
Положение образца при испытании на растяжение при нормальной температуре
Примечание — по согласованию изготовителя с потребителем допускается использовать:
- поперечные образцы при испытании на растяжение широкополосного проката шириной 400— 600 мм;
- продольные образцы при испытании на растяжение и ударный изгиб проката шириной 600—1000 мм.
Скачать / открыть ГОСТ 7564-97 (файл в формате PDF)
ГОСТ 1497-84. Металлы. Методы испытаний на растяжение
