Анализ изломов

ООО «Диагностика металлов» проводит металлографические исследования металлов:

  • анализ изломов;
  • контроль микроструктуры;
  • анализ причин разрушения (экспертиза);
  • контроль качества термообработки.
Специалисты лаборатории имеют большой опыт в исследовании изломов металла макроскопическим методом. С помощью лупы и даже невооруженным глазом можно точно оценить характер разрушения и качество материала.

Анализ изломов металлов помогает выявить в первую очередь макродефекты.

Дефекты выявляемые при анализе изломов металлов

  • Флокены (Flocken в пер. с немецкого — хлопья) — дефекты внутреннего строения.
  • Волосовины (дефекты стали, идущие параллельно направлению прокатки).
  • Несплошности (нарушение однородности), рыхлоты (дефекты отливки).
  • Непровар (дефект сварки).
  • Пригар (оплавление), неметаллические включения при отливке металла.
  • Надрывы (рванины).

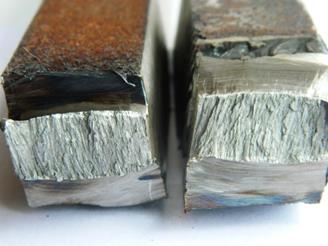

При изучении излома хорошо видна структура металла (крупнозернистая или мелкозернистая).

Виды изломов по степени деформации

Изломы обычно имеют смешанный характер, то есть сочетают два или более видов излома. Выделяют следующие виды:

  • Вязкий излом

    Он обычно возникает при нарушениях технологического режима или заклинивании механизма, когда на поверхность воздействуют значительные кратковременные силы. Его отличительная черта — бугристо-сглаженный рельеф с боковыми скосами по краю и чрезмерная пластическая деформация материала детали. Вязкая трещина развивается медленно. Поэтому в большинстве случаев её удаётся обнаружить ещё до выхода детали из строя.

  • Хрупкий излом

    Это наиболее быстрый вид разрушения, поэтому и наиболее опасный. Деталь может выйти из строя внезапно. Пластическая деформация при этом минимальна. Структура такого разрушения у мягких материалов гладкая, а у недеформируемых материалов она имеет кристаллическое строение. В зависимости от условий разрушения выделяют 3 типа хрупкого излома:

    1. нафталиновый (характерен для легированной инструментальной стали);
    2. камневидный (характерен для металла с крупнозернистым строением);
    3. фарфоровый (встречается у правильно закалённой стали).
  • Усталостный излом.

    По усталостному излому можно определить откуда пошла микротрещина. Он появляется при длительном воздействии на металл циклических нагрузок. Усталостная трещина образуется в местах концентрации напряжения и повреждений. От неё начинают идти микротрещины, затем происходит долом (он может быть хрупким или вязким).

Как проводится исследование?

  • Излом осматривается визуально.
  • Обычно используется лупа с 8-10-кратным увеличением.
  • Определяем, является ли излом металла зернистым или кристаллическим, матовым или волокнистым, какой у него цвет, есть ли белые пятна (флокены).
  • Проверяется соответствие макроструктуры параметрам ГОСТ 10243–75 (Сталь. Методы испытаний и оценки макроструктуры).

Тщательный анализ позволяет обнаружить даже неявные макродефекты.

Макроанализ излома является подготовительным этапом к микроанализу металла. На следующем этапе происходит исследование микроструктуры для более точного определения причин дефекта. Применяется инвертированный металлографический микроскоп.

Как заказать анализ излома металла?

  • Для начала можно просто прислать фото излома.
  • Пробу металла необходимо прислать (привезти) в лабораторию ООО «Диагностика металлов».

Цена исследования

Анализ излома обычно стоит от 3000 до 10000 руб. (Чаще 5000 — 8000 руб.).

Точнее с ценой можно определиться после согласования объёма исследования.

Итоговая цена зависит от того, сколько понадобится исследований и какие именно.

  • Например: химия, твёрдость, металлография
  • или, например, 2 металлографии;
  • или, например, 2 металлографии и визуальный осмотр;
  • или, например, механические испытания;
  • или, например, потребуется экспертиза (анализ возможных причин разрушения).

Оплата счёта обычно происходит после проведения исследований. За результат.

Звоните: +7 (351) 222 83 90
